环氧树脂浇注绝缘管型母线

一、产品简介

环氧树脂浇注管型母线，是一种性能可靠的固体绝缘管型母线。其以绝缘皱纹纸和环氧树脂作为主绝缘材料，环氧树脂是一种电气性能优越的绝缘材料，防护等级达到IP68具有防水、防火、防腐、防爆等四防功能。

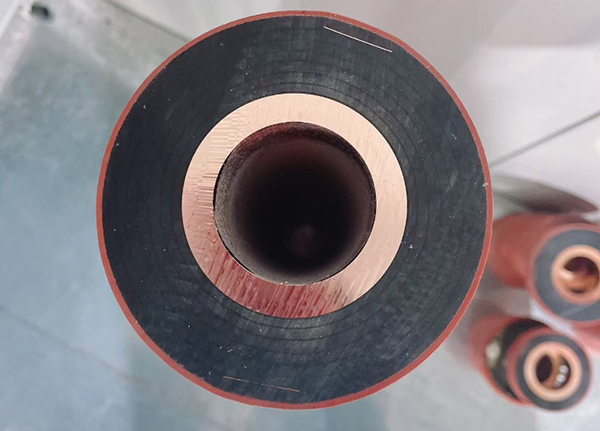

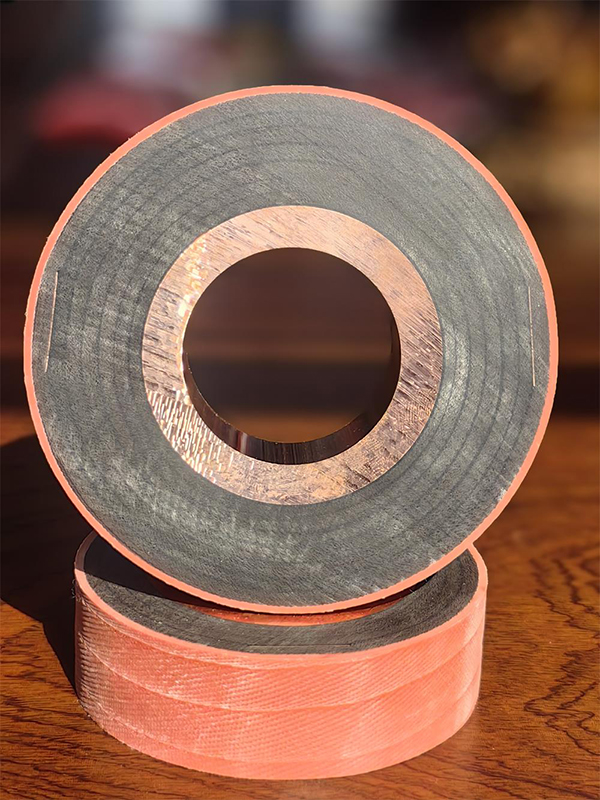

使用绕包机将半导电皱纹纸、绝缘皱纹纸绕制在铜管外部、再对初步绕制的绝缘进行加热、真空抽湿，再使用全自动双液搅拌机真空注胶机将环氧树脂浸渍到绝缘层中去、在烘烤箱内进行72小时以上的高温固化。使导体、内屏蔽层、半导电皱纹纸外屏蔽层、金属屏蔽层及外防护层为一个整体，不可拆分。母线出炉后再进行细节处理，试验合格后即可安装使用。

二、环氧树脂浇注管母线主要工艺流程为：

① 铜管导体下料与表面清洁 —— ② 铜管折弯—— ③对管母进行机加工—— ④ 管母绝缘绕包 —— ⑤ 管母进入真空罐进行绝缘浸渍及高温固化 —— ⑥ 外部保护层制做 ——⑦ 出厂试验 —— ⑧产品包装 —— ⑨ 发货到现场—— ⑩ 管母现场安装。

三、产品特点：

1．采用高性能的环氧树脂浇筑而成，具有优良的气密性和水密性，防护等级达IP68。IP68是级别最高的防护等级，能防止灰尘的进入，并且能在连续漫水的情况下也能长期可靠运行。

2．环氧树脂为自熄性绝缘材料，耐火性为A级，防火等级为F120:可在950-1000℃的火焰中工作90min 以上，保持线路不中断，而且环氧树脂不含卤素，高温时不会释放有害气体。

3．金属外壳的母线槽不能防酸雨腐蚀，化工厂产生的腐蚀性气体，甚至有腐蚀性的液体会溅落到电气产品上。这就要求母线有抗腐蚀性能。真空环氧树脂浇筑管型母线具有优良的防腐性能，能承受6焦耳的机械冲击，确保使用安全，具有良好的防爆性能。

产品使用不受海拔高度限制;可长期在零下40℃的环境中工作，环氧树脂不开裂;可在户内、外最高污染等级(4级)的环境中长期使用，寿命达30年。
